Máy phát điện 3 pha.

Cấu tạo

Máy phát điện xoay chiều 3 pha gồm 2 phần

– Phần tĩnh (Stato, phần ứng)

– Phần quay (Rôto)



          1- Vỏ máy phát

          2- Bạc lót

          3- Stato

          4- Giá đỡ

          5- Bộ chỉnh lưu

          6- Bộ điều chỉnh điện

          7- Vòng tiếp điểm

          8- Rôto

 Sơ đồ cấu tạo máy phát điện  3 pha

Phần tĩnh (Stato, phần ứng)

1.     Vỏ máy

2.     Lõi thép phần ứng

3.     Dây quấn phần ứng

     (dây quấn ba pha)

4.     Dây quấn phần cảm

5.     Lõi thép phần cảm

6.     Chổi than

7.     Vành trượt

Sơ đồ cấu tạo máy phát điện 3 pha

 cấu tạo máy phát điện 3 pha Phần tĩnh bao gồm các chi tiết cố định cùng vỏ máy như nắp máy, lõi thép và dây quấn phần ứng.

– Vỏ máy: để bảo vệ các chi tiết bên trong và cố định phần ứng, bệ đỡ, nắp máy.

– Phần ứng: Dây quấn (3) lồng vào các rãnh của lõi thép (2). Nguồn điện cung cấp cho tải khi vận hành được lấy từ dây quấn (3). Dây quấn (3) gồm 3 cuộn dây (3 mạch dây, 3 cuộn dây pha) đặt lệch nhau 1200 điện. Mỗi cuộn dây có hai đầu dây (1 đầu đầu và 1 đầu cuối). Các cuộn dây pha có ký hiệu AX, BY, CZ. Các đầu A, B, C là các đầu đầu và X, Y, Z là các đầu cuối của các cuộn dây.

Dây điện nối từ các điểm đầu A, B, C tới phụ tải gọi là các dây pha.

Khi sử dụng, thường 3 cuộn dây pha đấu với nhau theo sơ đồ hình Y (các đầu cuối nối với nhau thành dây trung tính).

Phần quay (Rô to)

– Phần quay gồm có: Trục quay, nam châm điện (dây quấn trên lõi thép), vành trượt và chổi than dùng để nối dây quấn nam châm với nguồn cung cấp điện.

– Nam châm điện trong phần quay tạo ra từ trường để cảm ứng ra điện áp trên phần ứng nên nam châm điện còn được gọi là phần cảm.

Để nam châm điện tạo ra từ trường cần phải cung cấp nguồn điện một chiều cho nam châm. Nguồn cung cấp cho phần cảm gọi là nguồn kích từ, dòng điện chạy trong dây quấn của nam châm gọi là dòng kích từ (IKT).

– Nguồn kích từ cho máy phát 3 pha có nhiều loại: có thể dùng nguồn một chiều hoặc cũng có thể nguồn xoay chiều có chỉnh lưu.

 Nguyên lý hoạt động

Ba cuộn dây pha được nối theo sơ đồ hình sao (Y)

w: Dây quấn kích từ được nối với nguồn điện một chiều thông qua 2 vành trượt và 2 chổi than.

Khi cấp nguồn điện một chiều (UKT – nguồn kích từ) cho cuộn dây của phần cảm → có IKT tạo ra từ trường phần cảm sẽ quét qua dây quấn phần ứng, trong dây quấn phần ứng sẽ cảm ứng các điện áp (sức điện động ) xoay chiều trên 3 cuộn dây pha. Các điện áp này có cùng biên độ, cùng tần số nhưng lệch pha nhau 1200.

Có thể biểu diễn các điện áp này như sau:

uA = Um.sin(ωt)

uB = Um.sin (ωt – 1200)

uC = Um.sin (ωt + 1200)

– Nếu các cuộn dây pha AX, BY, CZ được nối kín mạch với phụ tải thì có dòng điện chạy trong các pha, 3 dòng điện này cũng có cùng biên độ, cùng tần số lệch pha nhau 1200, gọi là dòng điện 3 pha.

[caption id="" align="alignnone" width="529"] Đồ thị hình sin của điện áp 3 pha[/caption]



Thực tế, máy phát điện xoay chiều ít khi dùng nguồn một chiều độc lập từ bên ngoài mà nguồn cung cấp UKT thường lấy ngay từ điện áp pha nên trong máy có thêm bộ phận chỉnh lưu từ xoay chiều tạo thành nguồn một chiều để cung cấp cho mạch kích từ của máy phát nên còn gọi là máy phát điện xoay chiều tự kích. Các bộ chỉnh lưu của máy phát điện hiện nay thường sử dụng đi ốt hoặc thyristo.

Đấu dây máy phát điện 3 pha.

– Đấu dây máy phát 3 pha là tiến hành nối các pha của phần ứng với nhau để 3 pha có được sơ đồ triển khai là hình sao hay tam giác.

– Máy phát điện 3 pha chủ yếu sử dụng phương pháp đấu dây hình sao (Y) có dây trung tính.

          1- Nắp máy;

          2-Vành trượt;

          3- Chổi than;

          4- Dây dẫn nối với nguồn kích từ

          5- Hộp đấu dây;

          6- Cầu dao 3 pha;

          7- Cầu chì


Các đại lượng cơ bản (thông số kỹ thuật của máy phát điện ba pha)


Thông số kỹ thuật của máy phát điện thường được ghi trên nhãn máy gọi là các đại lượng định mức bao gồm:

– Điện áp dây và điện áp pha (Ud, UP)

– Công suất (P)

– Tần số (f)

Điện áp

Điện áp dây (Ud) là điện áp đo giữa hai đầu dây pha.

Điện áp pha (UP) là điện áp đo giữa điểm đầu và điểm cuối của 1 pha.

Trường hợp nối Y, quan hệ giữa điện áp dây và điện áp pha:

Ud= Up

Quan hệ giữa dòng điện dây và dòng điện pha trong cách nối hình sao:

Id = Ip

Công suất

– Công suất tác dụng (P)

Trị số công suất có đơn vị đo là oát, kí hiệu là W

P3F =  Ud.Id.cos φ = 3.Up. Ip.cosφ = 3.Rp. I2p

Trong đó: Rp : điện trở pha; cosφ là hệ số công suất. Trị số cosφ phụ thuộc vào tính chất tải nối với máy phát.

Công suất phản kháng (Q) đơn vị là Var

Q =  Ud.Id.sin φ = 3.Up. Ip.sinφ = 3.Xp. I2p

Trong đó : Xp điện kháng pha

Công suất biểu kiến (S) (công suất toàn phần)

Đơn vị đo ký hiệu là VA (có bội số là KVA)

S =  Ud.Id = 3. Up. Ip

Tần số dòng điện (f)

Dòng điện xoay chiều là dòng điện biến đổi tuần hoàn cho nên có sự dao động lặp đi lặp lại. Dặc trưng cho sự dao động nhanh hay chậm của dòng điện gọi là tần số, đơn bị đo là hec ( Hz). Tần số dòng xoay chiều trong công nghiệp của nước ta là 50Hz, hiện nay một số nước phát triển đã sử dụng dòng xoay chiều tần 60Hz.

Ngoài các đại lượng cơ bản, ở những máy có công suất lớn còn ghi các đại lượng định mức như:

Tốc độ quay định mức (vòng/phút)

Hệ số công suất (cosφ)

Một số điều lưu ý khi vận hành máy phát 3 pha.

Điện áp của máy phát phụ thuộc vào trị số dòng kích từ và tốc độ quay của máy. Để máy phát có điện áp và tần số đúng qui định (được chỉ định trên nhãn hiệu của máy) cần vận hành máy đạt tốc độ quay quy định còn khi muốn tăng hoặc giảm điện áp thì phải điều chỉnh dòng kích từ của máy.

Công suất của tải đóng vào không vượt quá công suất quy định của máy do vậy cần khống chế số lượng phụ tải đóng vào máy phát. Cần điều chỉnh tải các pha đều nhau.

Các dây pha phải được cách điện tốt.

Lâu chùi máy sạch sẽ, không để nước, dầu bắn vào các bộ phận có điện, chỏi than và vành trượt phải tiếp xúc tốt, không để thiếu dầu mỡ ở ổ bi….

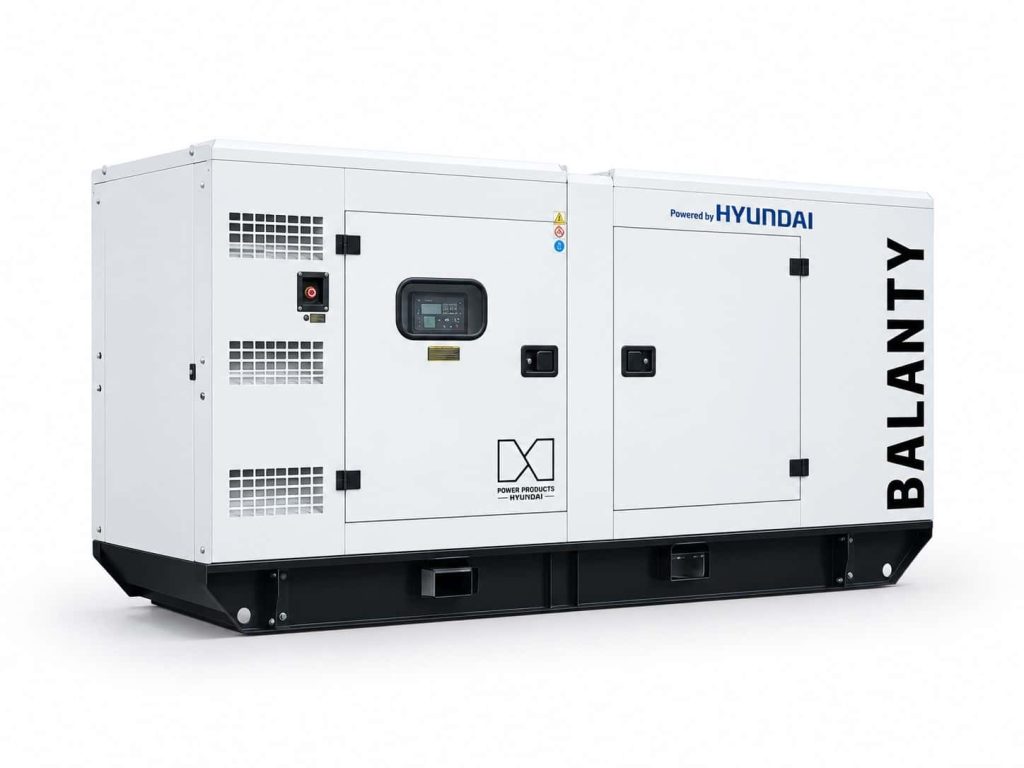

Máy phát điện 3 pha diesel Hyundai 1500 vòng/phút
