Máy phát điện 1 pha là một thiết bị quan trọng trong các hệ thống cung cấp năng lượng, giúp chuyển đổi cơ năng thành điện năng sử dụng trong nhiều ứng dụng khác nhau. Trong cấu tạo của máy phát điện, phần cảm và phần ứng đóng vai trò then chốt trong quá trình sinh ra điện năng. Bài viết này sẽ đi sâu vào việc phân tích chi tiết về phần cảm và phần ứng trong máy phát điện 1 pha, giải thích chức năng, cấu tạo và cách thức hoạt động của chúng. Qua đó, bạn sẽ có cái nhìn rõ ràng hơn về cơ chế vận hành của máy phát điện 1 pha, cũng như tầm quan trọng của từng bộ phận trong việc tạo ra dòng điện.
Giới thiệu chung về máy phát điện 1 pha
Máy phát điện 1 pha là một trong những thiết bị cơ bản được sử dụng để cung cấp nguồn điện cho các thiết bị gia đình, công nghiệp, và thương mại. Chúng hoạt động dựa trên nguyên lý cảm ứng điện từ của Faraday, biến đổi cơ năng thành điện năng. Các bộ phận chính trong máy phát điện bao gồm phần cảm và phần ứng, mỗi bộ phận đóng một vai trò quan trọng trong việc tạo ra điện.

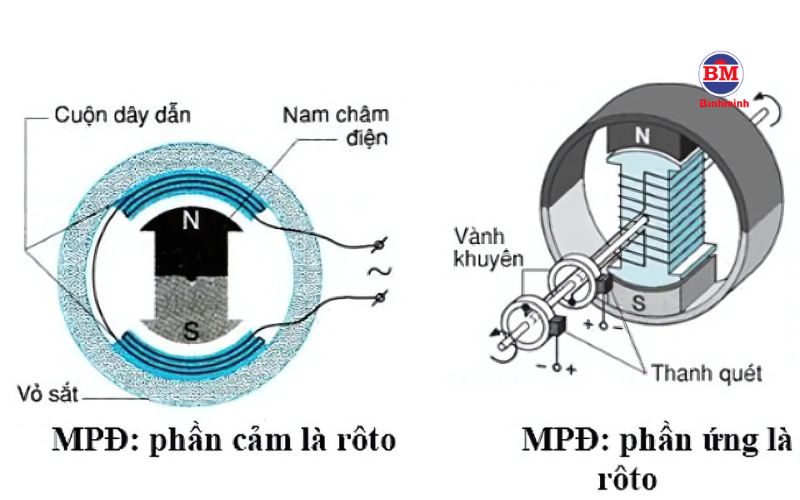

Cấu tạo chung về máy phát điện xoay chiều 1 pha
Máy phát điện xoay chiều 1 pha bao gồm hai bộ phận chính: phần cảm và phần ứng, với vai trò của rôto (phần quay) và stato (phần đứng yên) có thể thay đổi tùy theo công suất của máy.
-
Phần cảm (tạo từ trường)
Phần cảm có nhiệm vụ tạo ra từ trường biến thiên, có thể sử dụng nam châm vĩnh cửu hoặc nam châm điện. Tùy thuộc vào công suất máy:-
Máy công suất nhỏ: Phần cảm thường là stato (đứng yên).
-
Máy công suất lớn: Phần cảm thường là rôto (quay).
Nhiệm vụ chính của phần cảm là tạo ra từ trường biến thiên, khi từ trường này cắt qua cuộn dây phần ứng sẽ sinh ra suất điện động.
-
-
Phần ứng (tạo dòng điện)
Phần ứng bao gồm các cuộn dây dẫn điện được quấn nhiều vòng và lớp để gia tăng khả năng cảm ứng. Đây là nơi sinh ra suất điện động cảm ứng khi từ trường thay đổi. Tương tự như phần cảm, phần ứng có thể đảm nhận vai trò quay hoặc đứng yên:-
Máy công suất nhỏ: Phần ứng thường là rôto (quay).
-
Máy công suất lớn: Phần ứng thường là stato (đứng yên), dễ dàng kết nối dòng điện ra tải.
-
-
Cơ cấu bổ trợ
-
Trục quay: Truyền động quay đến rôto.
-
Ổ đỡ và vỏ máy: Cố định cấu trúc và bảo vệ các bộ phận bên trong.
-
Chổi than và cổ góp (nếu có): Dẫn dòng điện từ phần quay ra mạch ngoài (thường thấy ở máy công suất nhỏ).
-
-
Nguyên lý hoạt động
Một trong hai phần (cảm hoặc ứng) quay để tạo ra sự biến thiên từ thông qua phần còn lại, từ đó sinh ra dòng điện xoay chiều trong phần ứng theo nguyên lý cảm ứng điện từ.

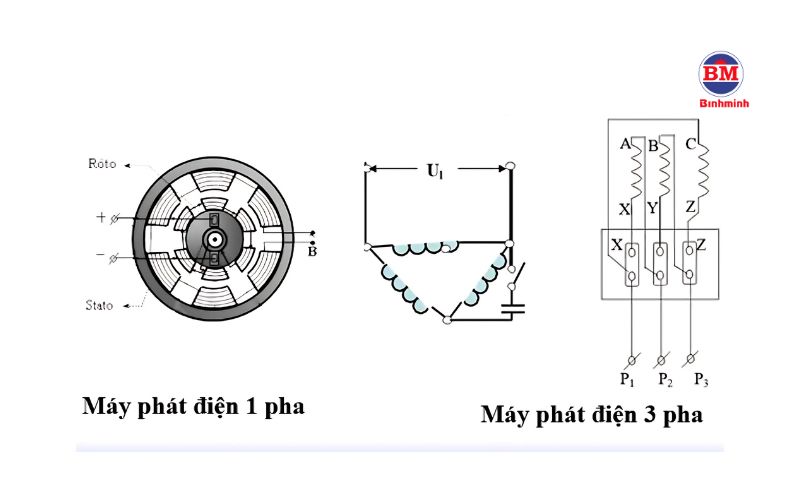

So sánh cấu tạo và nguyên lý hoạt động giữa máy phát điện 1 pha và 3 pha
| Tiêu chí | Máy phát điện 1 pha | Máy phát điện 3 pha |
|---|---|---|
| Khái niệm | Tạo ra dòng điện xoay chiều hình sin một pha. | Tạo ra ba dòng điện xoay chiều cùng tần số, biên độ nhưng lệch pha 120°. |
| Cấu tạo tổng thể | Gồm 2 phần chính: phần cảm và phần ứng. | Gồm 2 phần chính: phần cảm và phần ứng, cùng các bộ phận phụ trợ như AVR, chỉnh lưu. |
| Phần cảm (Rôto hoặc Stato) | Là nam châm điện hoặc nam châm vĩnh cửu, có thể là bộ phận đứng yên hoặc quay tùy công suất. | Là nam châm điện được cấp dòng 1 chiều, luôn là bộ phận quay (rôto), tạo ra từ trường biến thiên. |
| Phần ứng (Stato hoặc Rôto) | Là các cuộn dây dẫn, thường gồm một cuộn dây duy nhất, tạo ra suất điện động cảm ứng. | Gồm 3 cuộn dây giống nhau về số vòng, tiết diện, bố trí lệch nhau 120° trên stato. |
| Bố trí rôto và stato | Tùy công suất: – Công suất nhỏ: phần ứng quay, phần cảm đứng yên. – Công suất lớn: phần cảm quay, phần ứng đứng yên. |
Luôn có phần cảm quay (rôto) và phần ứng đứng yên (stato). |
| Nguyên lý hoạt động | Khi rôto quay, từ thông biến thiên tạo ra suất điện động trong cuộn dây phần ứng. Dòng điện 1 pha được sinh ra. | Dựa trên cảm ứng điện từ. Rôto quay tạo ra từ thông biến thiên quét qua 3 cuộn dây, sinh ra 3 dòng điện lệch pha 120°. |
| Tần số dòng điện (f) | f = Np/60 (với N: vòng/phút, p: số cặp cực). | Cũng dùng công thức f = Np/60 với 3 pha cùng tần số. |
| Hiệu suất hoạt động | Thấp hơn, chỉ cấp điện cho tải nhỏ, sinh hoạt gia đình. | Hiệu suất cao hơn, cấp điện ổn định cho thiết bị công nghiệp, tải nặng. |
| Công suất thiết kế | Thường từ 1 KVA đến 50 KVA. | Từ vài chục KVA đến hàng nghìn KVA. |
| Ứng dụng | Dùng trong gia đình, văn phòng nhỏ, thiết bị 1 pha như tivi, đèn, tủ lạnh. | Dùng trong khu công nghiệp, nhà máy, bệnh viện, tải 3 pha công suất lớn. |
| Đặc điểm nổi bật | Cấu tạo đơn giản, dễ bảo trì. Tuy nhiên, hiệu điện thế không ổn định bằng hệ 3 pha. | Dòng điện ổn định, cấu tạo phức tạp hơn nhưng phù hợp truyền tải xa và hiệu quả hơn. |
Ứng dụng của máy phát điện 1 pha trong đời sống
Máy phát điện 1 pha đóng vai trò quan trọng trong việc cung cấp điện năng cho nhiều lĩnh vực trong đời sống hàng ngày. Dưới đây là một số ứng dụng phổ biến của máy phát điện 1 pha:
-
Cung cấp điện cho hộ gia đình
Máy phát điện 1 pha thường được sử dụng để cấp điện cho các thiết bị gia dụng như:-
Đèn chiếu sáng
-
Quạt
-
Tủ lạnh
-
Máy điều hòa
-
Đặc biệt, trong những khu vực thiếu ổn định về nguồn điện hoặc trong các tình huống cúp điện, máy phát điện 1 pha giúp duy trì các thiết bị cơ bản trong gia đình.
-
Cung cấp điện cho các doanh nghiệp nhỏ
Máy phát điện 1 pha rất phù hợp cho các doanh nghiệp nhỏ, cửa hàng hoặc các cơ sở kinh doanh có nhu cầu điện năng vừa phải. Máy có thể cấp điện cho các thiết bị như:-
Máy tính
-
Máy tính tiền
-
Thiết bị chiếu sáng và các dụng cụ máy móc nhẹ
-
Nhờ vào tính tiện dụng và dễ bảo trì, máy phát điện 1 pha giúp các doanh nghiệp nhỏ duy trì hoạt động ổn định mà không cần đầu tư vào các hệ thống điện phức tạp và tốn kém.
Kết luận
Phần cảm và phần ứng là hai bộ phận quan trọng trong cấu tạo của máy phát điện 1 pha, mỗi bộ phận đóng một vai trò thiết yếu trong quá trình tạo ra điện năng. Việc hiểu rõ về cấu tạo và nguyên lý hoạt động của chúng giúp chúng ta có thể tối ưu hóa và sử dụng máy phát điện một cách hiệu quả nhất. Máy phát điện 1 pha không chỉ là một thiết bị hữu ích trong cuộc sống hàng ngày mà còn đóng vai trò quan trọng trong các ứng dụng công nghiệp và thương mại.
