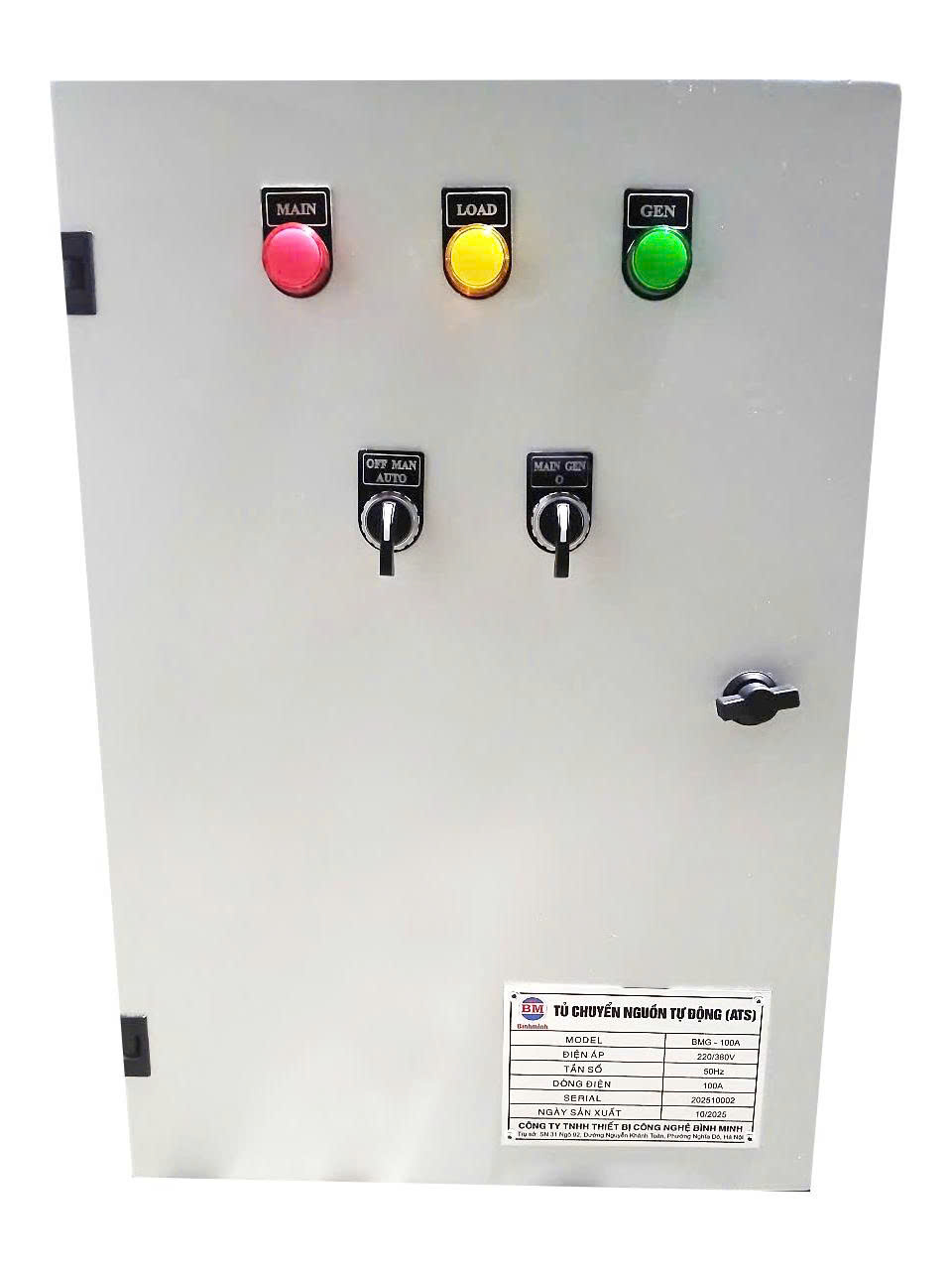

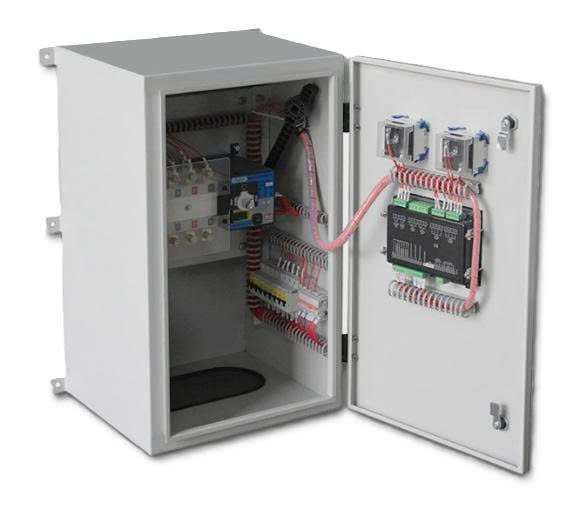

TỦ CHUYỂN NGUỒN TỰ ĐỘNG ATS (AUTOMATICH TRANSFER SWITCH)
CHỨC NĂNG HOẠT ĐỘNG CHÍNH
- Tủ ATS là thiết bị chuyển đổi nguồn tự động, có tác dụng khi điện lưới mất thì máy phát tự động khởi động và đóng điện máy phát cho phụ tải. Khi điện lưới phục hồi thì hệ thống tự chuyển nguồn trở lại và tự động tắt máy phát.
- Ngoài ra, tủ ATS cũng cho phép chuyển đổi bằng tay trong trường hợp hệ thống điều khiển tự động gặp sự cố.
- Bảo vệ máy phát, do có thời gian trễ giữa việc cắt MC máy phát và đóng MC điện lưới nên máy phát điện được bảo vệ an toàn.
- Bảo vệ phụ tải , do nguồn điện lưới được kiểm tra , nếu đảm bảo mới đóng điện lưới cho tải.
- Tự động gửi tín hiệu khởi động máy khi: điện lưới mất hoàn toàn, mất pha, hoặc điện áp thấp hơn giá trị cho phép (giá trị này có thể điều chỉnh được).
- Thời gian khởi động máy: cho phép khởi động máy trong vòng từ 0- 60 giây khi lưới điện gặp sự cố.
- Thời gian chuyển đổi từ nguồn điện lưới sang nguồn điện máy phát: sau khi máy phát hoạt động ổn định trong vòng 0-120 giây sẽ chuyển đổi phụ tải sang sử dụng nguồn điện lưới.
- Thời gian tắt máy: cho phép máy chạy không tải làm mát trong thời gian từ 0-30 phút và có thể kết nối tải ngay nếu có tín hiệu mất nguồn lưới.
- Cảm biến áp: từ 75% đến 98% điện áp thông thường.
- Cảm biến quá áp: từ 105% đến 135% điện áp thông thường.
THÔNG SỐ KỸ THUẬT TỦ ATS
| Model | Bộ chuyển nguồn | Dòng định mức (A) | Điện áp | Số pha, cực | Tần số
Hz |
| BMA 100S | SKT2-100A | 100 | 220/230 | 1 pha, 2 cực | 50/60 |
| BMA 100 | SKT2-100A | 100 | 220/380 | 3 pha, 4 cực | 50/60 |
| BMA 250 | SKT1 -250A | 250 | 220/380 | 3 pha, 4 cực | 50/60 |
| BMA 400 | SKT1-400A | 400 | 220/380 | 3 pha, 4 cực | 50/60 |
